傳動軸平衡機 RDB-100B

集智傳動軸平衡機主要應用于汽車傳動軸生產及修理廠家，它具有操作方便、平衡精度高等的特點，是汽車傳動軸動平衡檢測的理想設備；

全國熱線

180-6987-3023

視頻·演示

Video presentation

應用范圍: 集智傳動軸平衡機主要應用于汽車傳動軸生產及修理廠家，它具有操作方便、平衡精度高等的特點，是汽車傳動軸動平衡檢測的理想設備；

產品·特點

Product features

01
該系列設備在啟動前只要根據轉子的兩校正面的半徑進行調整，就能在一次啟動下正確顯示出工件的不平衡量和相位；
02
本機配合的HW310型新一代專用電測系統基于PLC平臺，測量穩定，功能齊全，可觸摸屏操作，人機對話功能強大。
03
該系列設備可選配凸焊機，滿足傳動軸校動平衡時平衡片與軸管的焊接，降低操作者的工作負荷，提高生產效率。

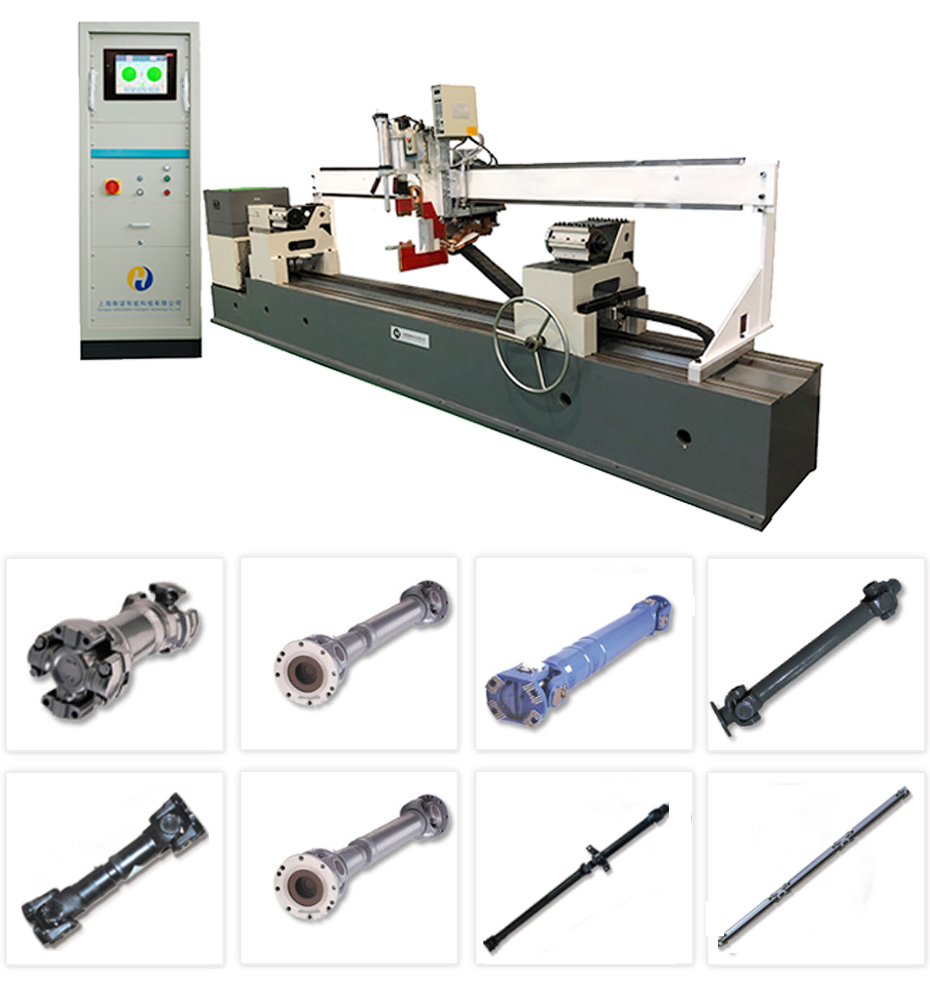

工件·實例

EXAMPLES OF WORKPIECE

工件實例

重汽汽車傳動軸平衡機

技術·參數

technical parameters

型號 TYPE 技術規格 SPECIFICATION	RDB-100A	RDB-100B	RDB-250B	RDB-100D
工件質量范圍（KG）MASS RANGE OF ROTOR	5-100	5-100	5-250	20-100
工件最大直徑（MM）MAX. DIAMETER	Φ130	Φ130	Φ150	Φ130
兩支承間距離（MM）DISTANCE BETWEEN LEFT AND RIGHT PEDESTAL	三支承最大THREE PEDESTALS 2400	最大MAX 2400	最大MAX. 3000	最大MAX. 3000
床身長度 MACHINE BED LENGTH	4430	4430	5030	5030
軸徑范圍（MM）RANGE OF JOURNAL DIAMETER	左右擺架處LEFT & RIGHT PEDESTALΦ130 中間擺架處 CENTER PEDESTALΦ100	Φ130	Φ150	左右擺架處LEFT & RIGHT PEDESTALΦ130 兩個中間擺架處 CENTER PEDESTALSΦ100
平衡轉速（R/MIN）BALANCE SPEED	1600-4000		1200-3200
電動機功率（KW）MOTOR POWER	3	3	7.5	3
最大初始不平衡量（G·CM）MAX. INITIAL UNBALANCE	500	500	1000	500
最小檢測量（G·CM）MIN. SENSITIVITY	5	5	5	5
測量面（個）MEASURING PLANE	3	2	2	4
主機外形（長×寬× 高） DIMENSION （ MM）	4430×740×1000	4430×740×1000	5030×740×1050	5030×720×1000
選配范圍 OPTION	1．凸焊機——用于汽車傳動軸校動平衡時平衡片與軸管的焊接 WELDING MACHINE –WELDS THE BALANCE PIECE ON THE SHAFT TN1-63/160型凸焊機 TN1-63/160 WELDING MACHINE 2．打印機——實時輸出測量數據 PRINTER-OUTPUTS TEST RESULTS
備注	以實際機型配置為準
